IBC搅拌器

即刻与我们联系 +86 510-8241 7072

技术参数

应用:	含有颗粒或粉末的粘度高达20000 cP的液体。适用于储存在IBC吨桶中的液体（标准1000升和特殊型号600升）。
ATEX:	可用于ATEX爆炸危险区域。
额定电压：	电动：400V AC，50-60 Hz或220-230V AC，0-60 Hz 气动：洁净的压缩空气及油润滑
尺寸:	1020x300mm（长x宽）高度取决于电机和叶轮的类型
材质:	接液件（叶轮、轴）：AISI 316、PP、PFA、ECTFE。其他部件： AISI 304或涂漆钢。

典型应用

行业应用示例
水溶或溶剂型涂料:	使用前混匀通过搅拌调配颜色或添加防腐成分
胶水：	使用前混匀在使用前混合胶水成分
水处理：	搅拌聚合物絮凝剂（去除固体颗粒）搅拌石灰水或苛性钠(pH值控制）
食品行业：	将粉末与液体进行混合稀释浓缩物均质成品中的粘性成分，如糖浆添加香精和香料在卸料前混合料罐内流体中的固体颗粒物
化妆品行业：	在IBC吨桶内生成新产品包装前将产品搅拌均匀添加香精在卸料前混合罐内流体中的固体颗粒

凭借实用的设计以及在技术和应用方面的丰富经验，可使在IBC吨桶内（也称集装桶或便携桶）搅拌产品变得简单且可靠。

Tapflo作为一个经验丰富的工业设备制造商，不仅能为用户提供高质量的搅拌器，我们的工程师还能根据用户的要求精选合适的设备，以适应广泛的应用。正因为如此，我们的搅拌器可以高效地搅拌/混合几乎任何介质，无论其是否为高粘度，还是异质混合物，亦或是含有固体颗粒物。

Tapflo IBC搅拌器经久耐用。其稳固的结构不仅确保了整套设备的使用寿命，也使设备的安全性和使用舒适性得到了保障。IBC搅拌器的主要用途是混合/搅拌即将投入使用的产品。它们通常被用于进行一些新产品的制备工作，例如：混合容器内的多种液体，搅拌含有粉末或浓缩物的液体以及将色素或香精等添加剂混合入现有产品中。

搅拌器是混合含颗粒物产品时无可替代的选择。我们的解决方案不仅适用于重质颗粒物沉于容器底部的情况，也适用于轻质颗粒漂浮于介质表面上的情况。

特征&优势

• 整体解决方案。完成安装后即可进行高效混合。

• 即时发货，现货供应。

• 经久耐用的高质量结构确保了设备的使用寿命和可靠性。

• 叶轮类型和材质种类多。适用范围广。

• 搅拌速度灵活可调。通过变频器（电动搅拌器）或针形阀（气动搅拌器）进行控制。

• 由于配备了安全连锁开关（电源驱动）,因此搅拌器在运行时的安全性极高。

当搅拌器在工作状态时被无意提起时，该开关会立即将其关闭。

• 可用于潜在爆炸区域-符合ATEX防爆指令， ZONE II 2G。

产品手册&操作指南
证书
维修视频教程
组装与启动

框架类型

带吊环螺栓的标准框架	IBC搅拌器均配有坚固的框架，确保其能被稳固地放置在罐体上，因此即使是在混合高粘度液体时，其稳定性也不受任何影响。框架由不锈钢AISI 304的型材焊接而成，确保了整套设备的耐用性。按照标准，框架配有吊环螺栓，可通过绞盘轻松升降搅拌器。当框架被置于IBC吨桶上后，还需要使用两个集成的肘夹将其与桶的外框固定在一起。肘夹的锁闭机构可防止框架进行不可控的移动。
配有叉车孔的框架	IBC搅拌器的框架上可额外配备叉车孔，方便使用叉车进行运输。货叉可轻松放置于两个焊接在框架上的特制叉车孔内。这样既可以实现设备的快速运输，也提高了其工作的灵活性。
带液体注入口的框架	液体注入口可方便在搅拌过程中往介质内添加液体或向IBC吨桶内补充液体。搅拌器的框架上有一个用于连接泵的螺纹口。液体可通过一根管子直接泵送至正在进行高效混合的IBC吨桶内。

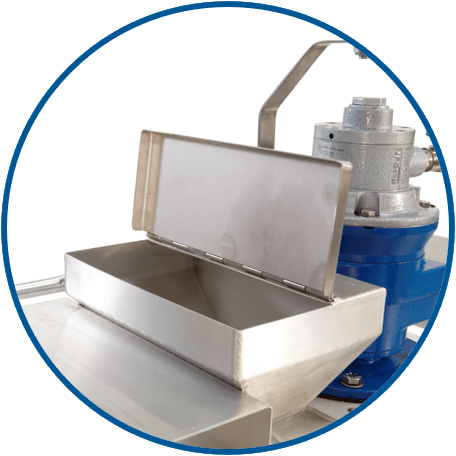

带粉末或聚合物料斗的框架	可在搅拌过程中，通过安装在框架顶部的带盖料斗往IBC吨桶内加料。只需打开料斗的盖子，就可直接往IBC吨桶内添加粉末或聚合物。料斗的出料口直接置于容器内部，提高了搅拌的效率。

叶轮类型

固定式叶轮	固定式叶轮是高速搅拌机（直驱电机）的常用叶轮类型，用于搅拌低黏度液体（不超过100cP）。可满足普通应用中的高效搅拌需求。叶轮为AISI 315材质。

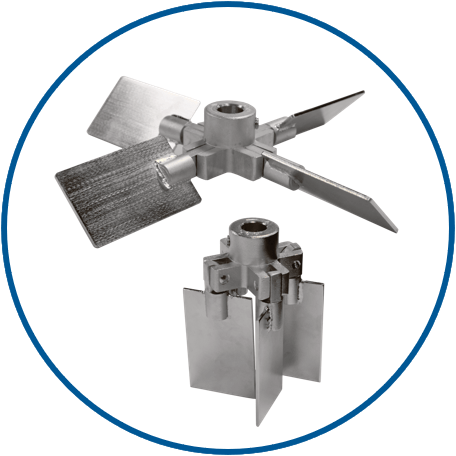

可折叠式叶轮	可折叠式叶轮是专为桶口直径小于常规叶轮直径的IBC吨桶设计的。叶片以折叠状态置入IBC吨桶内。搅拌器启动后，叶片在离心力的作用下在桶内展开。随着叶片的展开，搅拌面积也随之扩大，整个桶内的介质得到高效地搅拌，即使含有固体颗粒也不受影响。可折叠式叶轮通常用于低速搅拌器上，单轴单叶轮式搅拌器适用于搅拌粘度低于15.000 cP的液体，单轴双叶轮式搅拌器适用于搅拌粘度低于20.000 cP的液体。叶轮为AISI 315材质。
低位搅动辅助叶轮	低位搅动辅助叶轮适用于固体颗粒含量较高且容易沉积在容器底部的应用。安装在可折叠式叶轮下面的低位搅动辅助叶轮可在不断搅拌液体的同时将沉于容器底部的固体颗粒向上方推进。它还可用于储罐卸料时的低液位搅拌。叶轮为AISI 316材质。

驱动器类型

电机驱动（高速搅拌器）	适用于低粘度液体（最高100 cP) 稳定的轴承（延长使用寿命）配有安全开关，在运行时，如果搅拌器框架被抬起，并超过IBC吨桶外框时，搅拌器会被终止运行。电机有过载保护配备启停按钮配有单相或三相的插头
齿轮电机驱动（低速搅拌器）	适用于低粘度和高粘度的液体（最高可达20000cP) 配有安全开关，在运行时，如果搅拌器框架被抬起，并超过IBC吨桶外框时，搅拌器会被终止运行。电机有过载保护配备启停按钮配有单相或三相的插头
带变频器的齿轮电机驱动（低速搅拌器）	最灵活的解决方案通过控制转速，一台搅拌器可用来混合不同的介质适用于低粘度和高粘度的液体（最高可达20000cP) 配有安全开关，在运行时，如果搅拌器框架被抬起，并超过IBC吨桶外框时，搅拌器会被终止运行。电机有过载保护配备启停按钮配有单相或三相的插头
气动马达驱动（高速搅拌器）	适用于低粘度液体（最高100 cP) 稳定的轴承（延长使用寿命）配有一个针阀（控制速度），快速接头和一个消声器
气动齿轮马达（低速搅拌器）	适用于低粘度和高粘度液体（最高20000 cP) 稳定的轴承（延长使用寿命）配有一个针阀（控制速度），快速接头和一个消声器

安全

选型表

粘度cP	搅拌器型号	混合	驱动器类型	转速	叶轮	重量
1 - 100	HBC-037	温和-中度	电机	1400	固定式	23 kg
1 - 100	HBC-075	高度搅拌	电机	1400	固定式	25 kg
1 - 250	LBC-037	高度搅拌	齿轮电机	236	折叠式	30 kg
250 - 1.000	LBC-037	温和-中度	齿轮电机	236	折叠式	30 kg
500 - 2.000	LBC-075	高度搅拌	齿轮电机	236	折叠式	32 kg
2.000 - 5.000	LBC-075	温和-中度	齿轮电机	236	折叠式	32 kg
2.500 - 5.000	LBC-150	高度搅拌	齿轮电机	236	折叠式	38 kg
5.000 - 15.000	LBC-150	温和-中度	齿轮电机	236	折叠式	38 kg

建设

1. Available drives	Electric motor: For low-viscosity liquids (up to 100 cP) Allows for mild or medium mixing, The standard speed of 1400 rpm 1 or 3-phase drive Pneumatic drive: For low or high-viscosity liquids, Equipped with a needle valve for regulating the speed of the rotation Gearmotor: Electric or pneumatic drive, For high-viscosity liquids (up to 20.000 cP), Allows for medium or vigorous mixing The standard speed of 236 rpm, 1 or 3-phase electric drive or pneumatic drive
2. Electric power supply	Ensures safe and comfortable operation Motor protected from overloading START/STOP buttons, 16A plug. Frequency inverter: Allows for the control of the rotation speed of the mixer so it can be used for multiple applications.
3. Fixed impeller	Used with an electric or pneumatic drive for low-viscosity liquids.
4. Folding impeller	The folding design allows the impeller to enter the IBC. It can be used with a gearmotor for high-viscosity liquids.
5. Low-level Kicker impeller	For products with high solids content or low-level mixing.
6. Liquid inlet (option)	The easiest solution for adding liquid supplements to mixed media.
7. Forklift module (option)	Enables moving the mixer with a forklift
8. Safety switch	Disables the mixer when it’s not properly fixed on the IBC
9. Hopper for powders or polymers (option)	A convenient way of making additions during mixing.
10. Frame with an eyebolt for lifting	Makes installation easy
